金屬包裝沖壓模具的種類與構造

沖壓模具歸類

(1) 按工序特性分

沖壓生產加工的各種零件其樣子、規格和精密度規定不盡相同，因此生產制造中選用的沖壓加工工藝辦法也是多種多樣的。歸納起來，按其沖壓工序的特性能夠?qū)⒗錄_壓模具分成下列幾種。

①冷沖壓模。使原材料分離出來，獲得所需形態和規格制品的沖壓模具。關鍵包含落料模、沖孔機模、斷開模、裁邊模、半精沖壓模具、精沖壓模具及其修整模等。

②彎折模。將毛胚或半成品加工制品沿彎折線卷成一定視角和外形的沖壓模具。

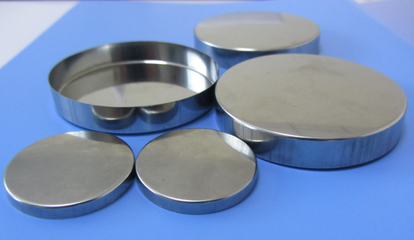

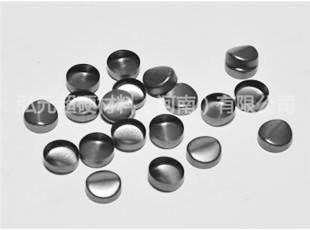

③拉深模。將板塊毛胚生產加工成中空件，或是使中空件進一步更改形態和規格，而料厚沒有明顯改變的沖壓模具。

④別的模具。用以別的沖壓加工工藝的模具，如縮?？?、脹形模、整形美容模等。

(2) 按工序組成水平分

可將沖壓模具分成單工序模、沖壓模具、復合型模三種。

①單工序模（也稱之為簡易模）。即在一副模具中只進行一種工序，如落料、沖孔機、裁邊等。

②沖壓模具（ 也稱之為持續模）。即在壓力機一次行程安排中，在模具的不一樣部位上一起實現2個或兩種之上沖壓工序。在沖壓模具上所執行的不一樣沖壓工序是按一定次序、間隔一定橫距先后排序在模具的給料方位上的，壓力機的一次行程安排能夠獲得一個或多個沖壓件。

③復合型模。即在壓力機的一次行程安排中，在一副模具的同一部位上進行數道沖壓工序。壓力機的一次行程安排一般只有獲得一個沖壓件。

(3) 按沖壓模有沒有導向性設備和導向性方式的不一樣可分成有向?qū)У膶?dǎo)栓模、擴孔鉆模和無導向性的開啟式模。

(4) 按給料、出件及廢棄物的處理智能化水平歸類可分成手動式模、全自動模和全自動模。

除此之外，按給料橫距定位方式的不一樣可將沖壓模具分成擋料銷式、導正銷式、側刃式等；按卸料方式的不一樣可分成剛度卸料式和延展性卸料式等；按凸、型腔原材料的不一樣可分成鋼模板、硬質合金刀具模、肌腱模、鋅鈷合金模、硫化橡膠模等。一副模具能夠一起具有以上幾類特點，如擴孔鉆導向性、延展性卸料、導正銷定距的沖孔機落料復合型模等。

沖壓模具的構造構成

模具全是由不一樣的零件構成的，依據生產工藝流程分配、制品規定（樣子、規格、精密度）等影響因素的不一樣，模具構成零件的類別和數量也差距非常大，少則好多個，更多就是幾十個乃至上一百多個。模具工作中時，這種零件各盡其責，充分發揮不同的功效，依據職責的不一樣，可將這種零件分成加工工藝零件和構造零件兩類。

無論沖壓模具的構成零件數量多少、構造多繁雜，一般還可以將沖壓模具分成下模座和上模座。下模座穩固在壓力機的滾輪上，并隨滾輪一起健身運動，上模座穩固在壓力機的作業臺子上。以定位銷式落料模為例子，其構成零件歸類及功效以下。

①工作中零件。立即開展沖壓工作中并與胚料直接接觸的零件，是沖壓模中重要的構成部分，包含模座、型腔、凹凸模。如圖所示11-1所顯示的模座12與型腔16。定位零件。明確胚料或工序件在模具中有效部位的零件，包含導料板、擋料銷、側刃、導正銷、定位板與定位釘?shù)?。如圖所示11-1所顯示的擋料銷3。

③脫料、卸料零件。在沖壓完成時起脫料功效，沖壓終結時把卡在模座上和凹?？變?nèi)的廢棄物或制品卸除或推（頂）出，以確保沖壓工作中可以再次開展，包含剛度卸料板、延展性卸料板、彈性元件（如扭簧或橡皮擦）及其卸料螺絲、剛度推件設備、延展性頂件設備等。如圖所示11-1所顯示的扭簧4、卸料螺絲10與卸料板15。

④導向性零件。確保沖壓完成時模座與型腔維持勻稱空隙的零件，包含定位銷、導柱。如圖所示11-1所顯示的導柱13與定位銷14。

⑤支撐零件。用以聯接沖壓模具與壓力機或是用于固定不動別的零件，包含下模座、上模座、模柄等。如圖所示11-1所顯示的模柄7、下模座11與下模座18。

⑥擰緊零件。用以聯接、擰緊不一樣的零件，包含螺帽、螺絲、螺母等。如圖所示11-1所顯示的螺帽1、螺絲2、螺母6、止動銷率9與內六角螺釘17。

⑦別的零件。如延展性件和全自動模傳動系統零件等。
